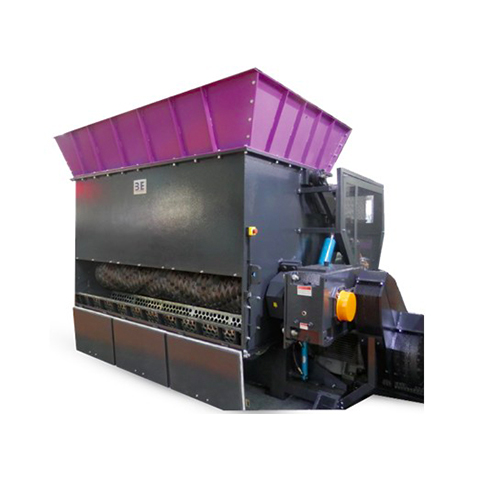

摆臂式单轴撕碎机

应用范围:

  • 塑料 – 注塑、挤出、吹膜等通用塑料
  • 废家电 – 电视机、洗衣机、冰箱等
  • 电线、电缆
  • 铝 – 易拉罐、铝屑
  • 化纤 – 地毯、玻璃纤维制品
  • 纸、生活垃圾 、 工业废品
  • 安全销毁 – 仿制品(赝品)

设备简介

型号: WTB系列

单轴撕碎机整机配备摆臂推料设计和PLC自动控制系统,实现较高产量,适用于撕碎大型物料,具有低速、大扭矩、低噪音等特点。

视频展示

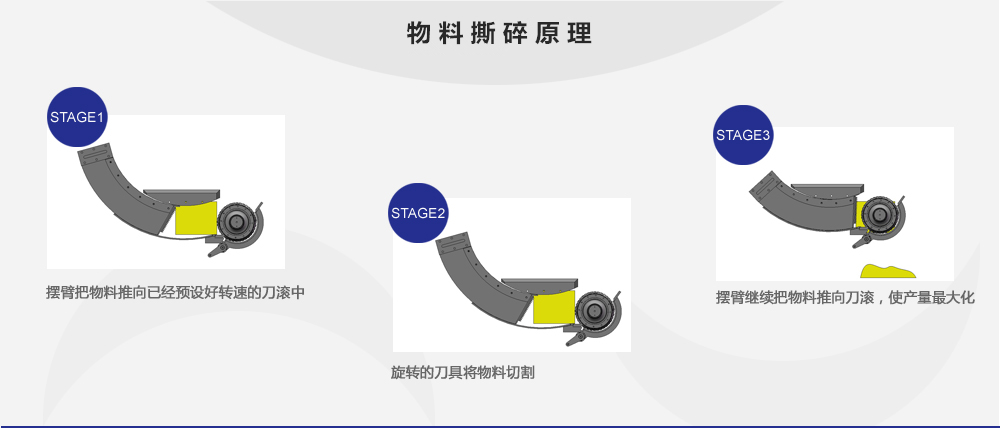

摆臂式单轴撕碎机--撕碎大型物料

液压控制,反复推送撕碎的物料

液压喂料

整体符合欧盟CE标准

CE认证

不同筛网尺寸符合客户需求

筛网

不同物料选用不同刀辊

刀辊

减缓撕碎过程中产生的震动

减震器

采用硬齿面减速箱,安全平稳

减速箱

轴承外置,有效避免粉尘进入

轴承座

根据不同物料调整调整压力和流量

液压系统

技术特点:

  • 具有高效撕碎能力,提供大剪切力,确保较高破碎产量
  • 高速摆臂推料系统,实现产量最大化
  • 安装减震器,使其平稳撕碎
  • 采用硬齿面减速箱,安全平稳,配置水冷却功能
  • 独立控制电箱,西门子PLC控制
  • 整机系统符合CE安全标准

设备参数

规格表   +

案 例

WTB48250

WTB48200

WTB48150

WTB48250

资料下载

了解更多

摆臂式单轴撕碎机


项目       型号

WTB48150

WTB48200

WTB48250

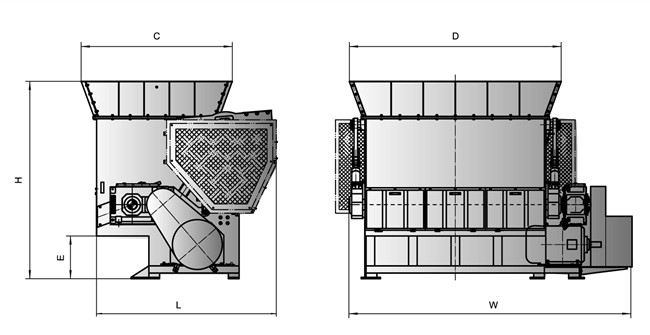

外形尺寸 L/W/H(mm)

2740×3750×2770

2740×4265×2770

2740×4930×2770

粉碎室尺寸 C/D(mm)

1500×1618

2000×1618

2500×1618

出料口高度 H(mm)

600

600

600

油缸行程 (mm)

550

550

550

刀体回转直径 (mm)

φ464.8

φ464.8

φ464.8

主轴转速 (r/min)

83

83

83

筛网孔径 (mm)

φ40

φ40

φ40

动刀数量(pcs)

90+4

114+4

144+4

定刀数量 (pcs)

3

4

5

主机功率 (kw)

90

75+75

90+90

液压电机功率 (kw)

7.5

7.5

7.5

设备重量 (kg)

9500

12000

15100
