管材单轴撕碎机

应用范围:

  • 塑料环卫垃圾桶、周转箱
  • 管材 – 大型厚壁管、波纹管
  • 成捆物料 – 整卷地毯、人造草皮
  • 工业纸筒等

设备简介

型号: WTP系列

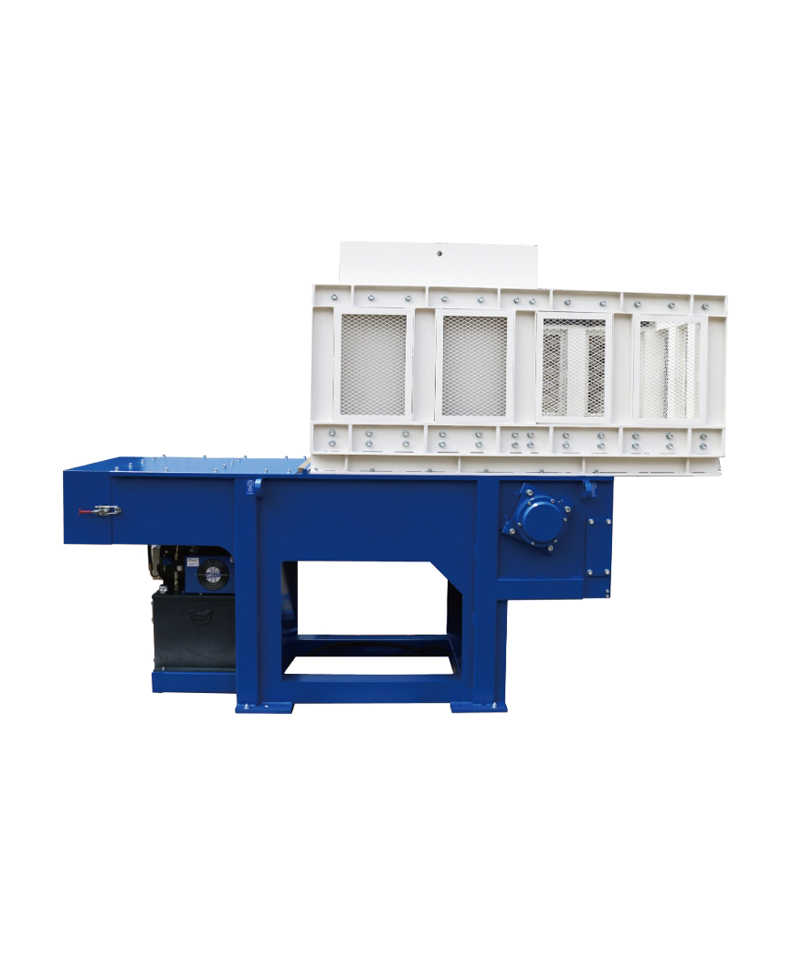

管材单轴撕碎机是根据管材外形来设计的,适用于撕碎各种材质的长条形的塑料管材,如PVC管材、PP管材、ABS管材等,对管材的处理效率有明显提高,用户可根据管材直径的大小选择相应的机型,也可以根据出料的需求搭配塑料破碎使用,对物料作进一步细化处理。

视频展示

巴勒斯坦PVC管材破碎线

整体符合欧盟CE标准

CE认证

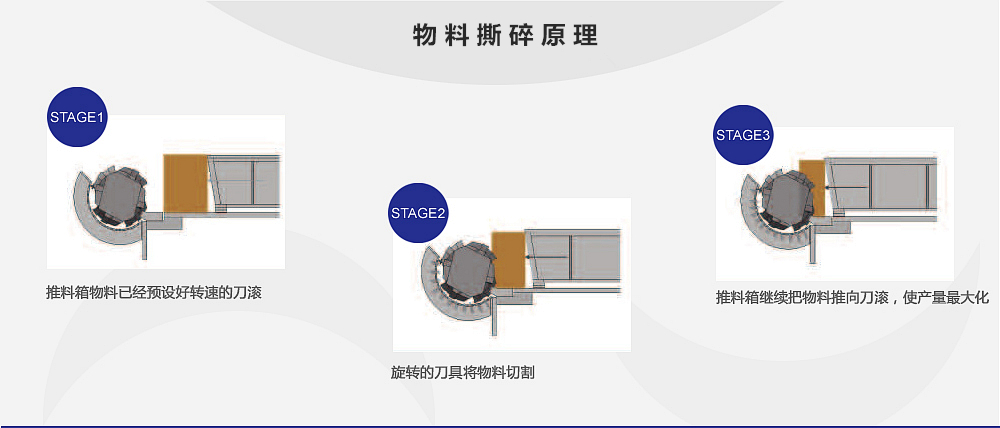

液压控制,反复推送撕碎的物料

液压喂料

不同筛网尺寸符合客户需求

筛网

不同物料选用不同刀滚

刀滚

减缓撕碎过程中产生的震动

减震器

采用硬齿面减速箱,安全平稳

减速箱

轴承外置,有效避免粉尘进入

轴承座

根据不同物料调整调整压力和流量

液压系统

技术特点:

  • 整机系统符合CE安全标准
  • 独立控制电箱,西门子PLC控制
  • 大型物料辅助喂料装置,减少投料对设备的冲击
  • 针对不同材料要求,选用不同刀滚,筛网
  • 安装减震器,使其平稳撕碎
  • 采用硬齿面减速箱,安全平稳,配置水冷却功能
  • 承轴外置,有效的避免粉尘进入

设备参数

规格表   +

案 例

管材撕碎线

巴勒斯坦管材撕碎线

简易管材撕碎线

墨西哥管材撕碎线

资料下载

了解更多

管材单轴撕碎机


项目       型号

WTP2260


WTP3080

WTP4080

外形尺寸 L/W/H(mm)

2148×1379×1775


2962×1712×2090

3240×1779×2116

粉碎室尺寸 C/D(mm)

452×542


8600×740

860×740

出料口高度 H(mm)

546


500

500

油缸行程 (mm)

500


750

900

刀体回转直径 (mm)

φ224.7


φ300

φ390.3

主轴转速 (r/min)

83


83

74

筛网孔径 (mm)

φ25


φ40

φ40

动刀数量(pcs)

32


40

46

定刀数量 (pcs)

2+2

2

2

主机功率 (kw)

18.5


30

37

液压电机功率 (kw)

2.2


2.22

设备重量 (kg)

1700

2700

4800


项目       型号

WTP40100

WTP40120

WTP40150

外形尺寸 L/W/H(mm)

3368×1972×2116

4100×2566×2218

4768×2886×2575

粉碎室尺寸 C/D(mm)

980×940

1140×1100

1130×1440

出料口高度 H(mm)

500

600

810

油缸行程 (mm)

900

1100

1300

刀体回转直径 (mm)

φ390.3

φ390.3

φ390.3

主轴转速 (r/min)

74

74

74

筛网孔径 (mm)

φ40

φ40

φ40

动刀数量(pcs)

58

70

94

定刀数量 (pcs)

2

2

3

主机功率 (kw)

45

55

75

液压电机功率 (kw)

2.2

5.5

5.5

设备重量 (kg)

4800

6000

7100
